Parameternan di produkto
|
PARÁMETRO |
CO32P6 |
KONDISHONNAN / REMASHONAN |
|
Rango di frekuensha nominal |
10 ~ 800MHz |
Fondo.,Overtone òf PLL |
|
Voltahe di suministro |
2.5VDC/ 3.3VDC |
Otro opshon posibel |
|
Koriente di suministro |
100mA |
Máksimo, Modo di fondo Icc mas abou |
|
Stabilidat di frekuensha |
±25ppm / ±50ppm / ±100ppm |
Wak e nota abou. |
|
Rango di temperatura di operashon |
−10 pa +70 grado òf −40 pa 85 grado |
Otro opshonnan disponibel. |
|
Forma di ola di salida i karga |
LVPECL / 50Ω |
Den Vcc−2 |
|
Nivel di voltahe di salida HALTU |
Vcc−1.025V / Vcc−0.880V |
Mínimo / Máksimo |
|
Nivel di voltahe di salida LOW |
Vcc−1.810V / Vcc−1.620V |
Mínimo / Máksimo |
|
Oranan di Subida i Kaida |
1.5ns |
@ 20~80~20%Vcc |
|
Simetria (siklo di trabou) |
45~55% |
@ ta sali punto di krusamentu |
|
Fase Jitter RMS |
<1ps |
Integral 12kHz Menos ku òf igual na fijs Menos ku òf igual na 20MHz |
|
Nota:Stabilidat ta inkluí desviashonnan di frekuensha na +25 grado , riba rango di temperatura, debí na kambionan di voltahe di suministro, kambionan di karga di salida, shòk i vibrashon. |
||
Karakterístika di Produkto

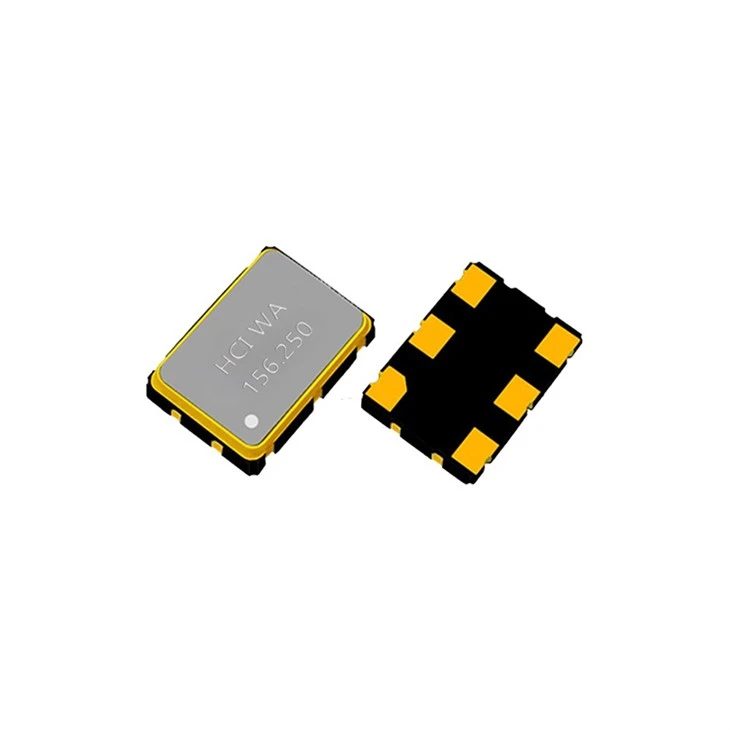

■ Dimenshonnan chikitu 3.2x2.5x1.3 ku 6 pad di sòldá
■ Pakete di serámika seyá ku kose sumamente konfiabel
■ Rango di frekuensha amplio
Aplikashonnan
- E serie LVPECL Crystal Oscilator 3225-CO32P6 ta wòrdu usá ampliamente den: Komunikashon di velosidat haltu, Ekipo di man, Ekipo di Telekomunikashon.
Bentaha di produkto
xselente velosidat haltu- i rendimentu di jitter abou
E seri CO32P6 ta proveé salida diferensial di LVPECL i jitter di fase ultra- abou, garantisando mihó integridat di señal kompará ku osiladornan di un solo punta den linknan di dato serial riba nivel di gigabit.
Salida diferensial altamente integrá
No mester di buffernan di oloshi eksterno òf chipnan di kondishonamentu di señal, loke ta spar espasio na nivel di plachi i kantidat di material kompará ku solushonnan tradishonal di “oscilator+buffer separá”.
sertifikado
E seri di LVPECL Crystal Oscillator 3225 CO32P6 ta RoHS/REACH-sertifiká, sin plomo-, i sin halogen-.
FAQ
P1: Kon pa Tèst e Termistor-Osiladó LVPECL Kompensa aki?
A: 1) Verifiká e eksaktitut i stabilidat di frekuensha di salida (±ppm) riba henter e rango di temperatura.
2) Midi integridat di forma di ola di salida diferensial (amplitut, tempu di subida/kaida) bou di karga.
3) Konfirmá ku e funshon di estado tri- ta funshoná; si no tin salida, kontrolá Habilitá bias di pin i zonido di suministro di koriente.
P2: Asuntunan i Solushonnan Komun pa E Osiladó Aki
A: Asunto 1: Jitter di Fase Eksesivo òf Forma di Ola di Salida Impuru
Kousa: Terminashon di diferensial inkorekto, zonido eksesivo di suministro di koriente, òf mal diseño di PCB.
Korekshon: Sòru pa 50Ω terminashon paralelo na Vcc-2V ta wòrdu poné serka di e risibí. Mehorá e desacoplamentu di energia ku kapasitornan di ESL abou. Par di diferensial di ruta ku impedansia kontrolá.
Asunto 2: Salida di Frekuensha ta Inkorekto òf ta Drif Mas Leu ku Spesifikashon
Kousa: Fayo di sirkuito di kompensashon interno, elemento di kristal daña, òf operashon pafó di kondishonnan di karga spesifiká.
Drecha: Remplasá e unidat. Verifiká ku e voltahe i karga di entrada ta denter di e máksimo apsoluto i e kondishonnan di operashon rekomendá.
